初识华三M-LAG技术

一、为啥要用M-LAG？

以前服务器只连一台交换机，交换机坏了，服务器就断网；连两台交换机，又会出现“两台交换机各干各的”，切换慢、容易乱。M-LAG就是解决这个问题：两台交换机独立（能单独修、单独升级），但服务器以为只连了一台，不管哪台交换机坏了，流量能立刻切到另一台，不耽误业务，还能同时用两台的带宽。

二、核心3个部分

1. 对等链路（Peer-Link）：两台交换机之间拉的线，作用是“互通消息”——比如A交换机知道哪个设备连了它，就通过这条线告诉B交换机，还能转发彼此的流量，避免数据断了。
   重点：这条线不能断，断了容易出问题，一般拉2条备用。
2. 心跳链路（Keepalive）：单独拉的一条线，和对等链路分开，作用是“看对方还活着没”，每秒发一次信号，对方没回应，就知道它坏了。
   重点：必须和对等链路分开，不然对等链路断了，心跳也断了，就不知道对方是不是真坏了。
3. M-LAG聚合组：两台交换机上，各找几个接口（比如A的G1/0/3、B的G1/0/3），编个一样的号（比如都叫20），服务器的双网卡就连这两个接口。
   重点：服务器不用管M-LAG，只要支持普通的链路聚合（LACP），插上线就行，很简单。

三、怎么工作的？

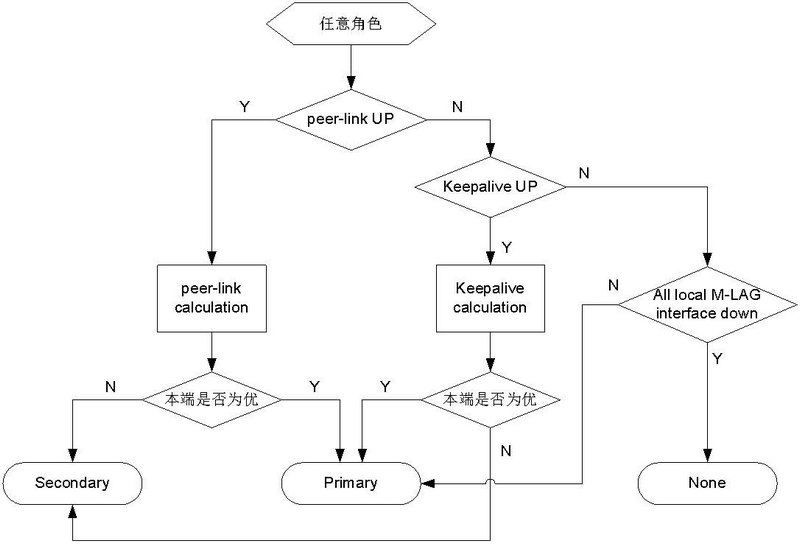

1. 组队：给两台交换机设一个相同的“标识”（虚拟MAC），再分个主次（优先级小的是老大，叫Primary；老大坏了，老二Secondary顶上），连好对等链路和心跳线，就算组队成功。
2. 正常干活：两台交换机一起转发流量，能在自己这边处理的，就不麻烦对方（本地优先），避免对等链路太忙；两台一起发力，带宽翻倍（比如各10G，总20G）。
3. 出问题了怎么办？（面试重点，记3种情况）
   ① 服务器连交换机的某条线断了：流量自动切到另一条线，很快（不到10ms），感觉不到断网；
   ② 其中一台交换机坏了：心跳线断了，另一台立刻当老大，接管所有业务，不到50ms，关键业务不中断；
   ③ 对等链路断了，两台都没坏：触发一个保护机制（MAD），优先级低的交换机关闭业务接口，只留一台干活，防止网络乱套；等对等链路修好，自动恢复正常。

四、核心总结

1. 问：M-LAG和IRF（堆叠）有啥区别？

IRF是把两台交换机绑成一台，必须一起升级、一起维护，坏一台整个都受影响；M-LAG是两台独立的，只是对外假装成一台，能单独维护、升级，更灵活。

2. 问：M-LAG的优势？

交换机、链路坏了，业务不断；带宽翻倍；服务器配置简单；维护方便，能单独升级。

3. 问：对等链路和心跳链路的区别？

对等链路是“传消息、转流量”，心跳链路是“监测对方活没活”；两者分开，避免同时出问题。

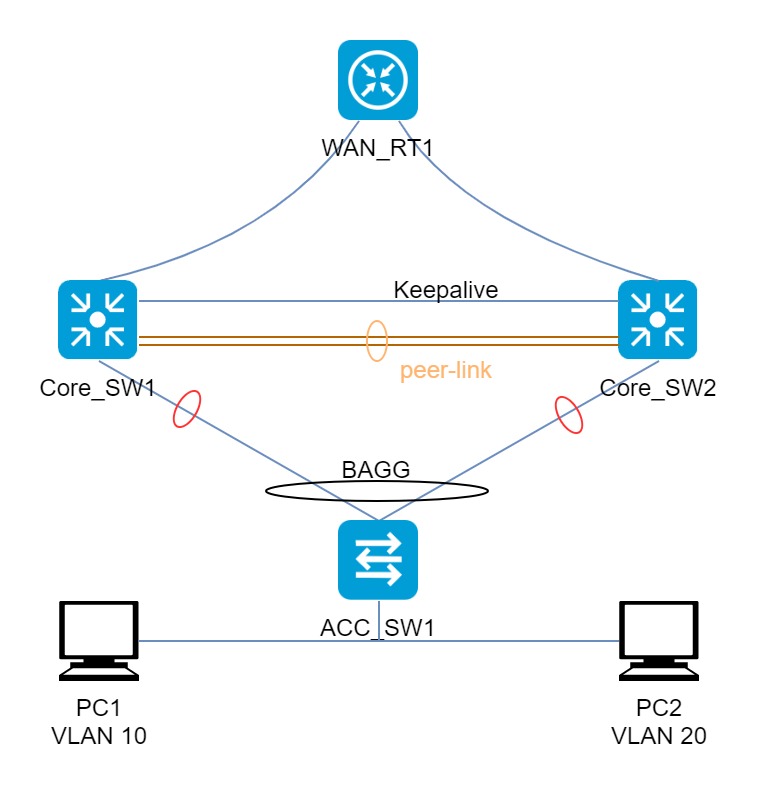

五、配置案例

ACC_SW1

sysname ACC_SW1
vlan 10
#
vlan 20
#
interface Bridge-Aggregation1
 link-aggregation mode dynamic
interface rang GigabitEthernet1/0/47 GigabitEthernet1/0/48
 port link-aggregation group 1
interface Bridge-Aggregation1
 port link-type trunk
 port trunk permit vlan 10 20
#
interface GigabitEthernet1/0/1
 port link-mode bridge
 port access vlan 10
#
interface GigabitEthernet1/0/2
 port link-mode bridge
 port access vlan 20

Core_SW1

m-lag system-mac 0001-0001-0001   # 配置M-LAG系统MAC（两台核心必须一致）
m-lag system-number 1   # 本设备M-LAG编号（两台必须不同）
m-lag system-priority 4096   # M-LAG系统优先级
m-lag consistency-check disable   # 关闭M-LAG配置一致性检查（数据中心必关）
# 配置M-LAG心跳，对端IP 1.1.1.2，本端IP 1.1.1.1
m-lag keepalive ip destination 1.1.1.2 source 1.1.1.1
# MAD检测排除心跳口，防止被误关闭
m-lag mad exclude interface GigabitEthernet1/0/48
# 创建心跳专用VRF（隔离心跳流量，更安全）
ip vpn-instance Keepalive
# 心跳口GE1/0/48
interface GigabitEthernet1/0/48
 port link-mode route
 ip binding vpn-instance Keepalive
 ip address 1.1.1.1 255.255.255.252
# 配置Peer-Link聚合组1024
interface Bridge-Aggregation1024
 link-aggregation mode dynamic
# 将51、52口加入Peer-Link
interface rang T1/0/51 T1/0/52
 port link-aggregation group 1024
# 配置聚合组为M-LAG Peer-Link
interface Bridge-Aggregation1024
 port m-lag peer-link 1

Core_SW2

m-lag system-mac 0001-0001-0001
m-lag system-number 2
m-lag system-priority 4096
m-lag consistency-check disable
#
m-lag keepalive ip destination 1.1.1.1 source 1.1.1.2
m-lag mad exclude interface GigabitEthernet1/0/48
#
ip vpn-instance Keepalive
interface GigabitEthernet1/0/48
 port link-mode route
 ip binding vpn-instance Keepalive
 ip address 1.1.1.2 255.255.255.252
#
interface Bridge-Aggregation1024
 link-aggregation mode dynamic
interface rang T1/0/51 T1/0/52
 port link-aggregation group 1024
interface Bridge-Aggregation1024
 port m-lag peer-link 1

此时在 SW1 和 SW2 上可以查看到 M-LAG 系统已经建立

[Core_SW]display m-lag summary

配置跨设备聚合口

Core_SW1 和Core_SW2共同设置

interface Bridge-Aggregation1
 link-aggregation mode dynamic
interface GigabitEthernet1/0/47
 port link-aggregation group 1
interface Bridge-Aggregation1
 port link-type trunk
 port trunk permit vlan 10 20
 port m-lag group 1024
#
interface Vlan-interface10
 ip address 192.168.10.254 255.255.255.0
 mac-address 0000-0000-0010
#
interface Vlan-interface20
 ip address 192.168.20.254 255.255.255.0
 mac-address 0000-0000-0020
